Ein benutzerdefiniertes Testchart erstellen

Sie können Testcharts mit praktisch einer beliebigen Anzahl von Kanälen und Patch-Konfigurationen erstellen, um Ihre Druckmaschine zu identifizieren. Die Testcharts können gespeichert und als PDF exportiert werden.

Ein benutzerdefiniertes Testchart erstellen

1. Klicken Sie in der Symbolleiste Projekte oder Datenbank (Projects or Database) auf die Schaltfläche Neues Testdiagramm (New Test Chart).
2. Wählen Sie das Messgerät aus
3. Wählen Sie die Testchart-Größe aus
   • Mini-Strip: So wenige Zeilen wie möglich. Standardmäßig sind zwei Zeilen vorgesehen, es können jedoch weitere Zeilen hinzugefügt werden, um den Mindestmessraum des ausgewählten Messgeräts zu erfüllen.
   • Strip: So viele Reihen von Flecken wie Tinten. Wenn es zu wenige Reihen gibt, um den Mindestmessraum des ausgewählten Messgeräts zu erfüllen, können weitere Reihen hinzugefügt werden.
   • Page: So viele Patches, wie auf eine Seite passen.
   • Multi Page: Maximale Anzahl von Patches.

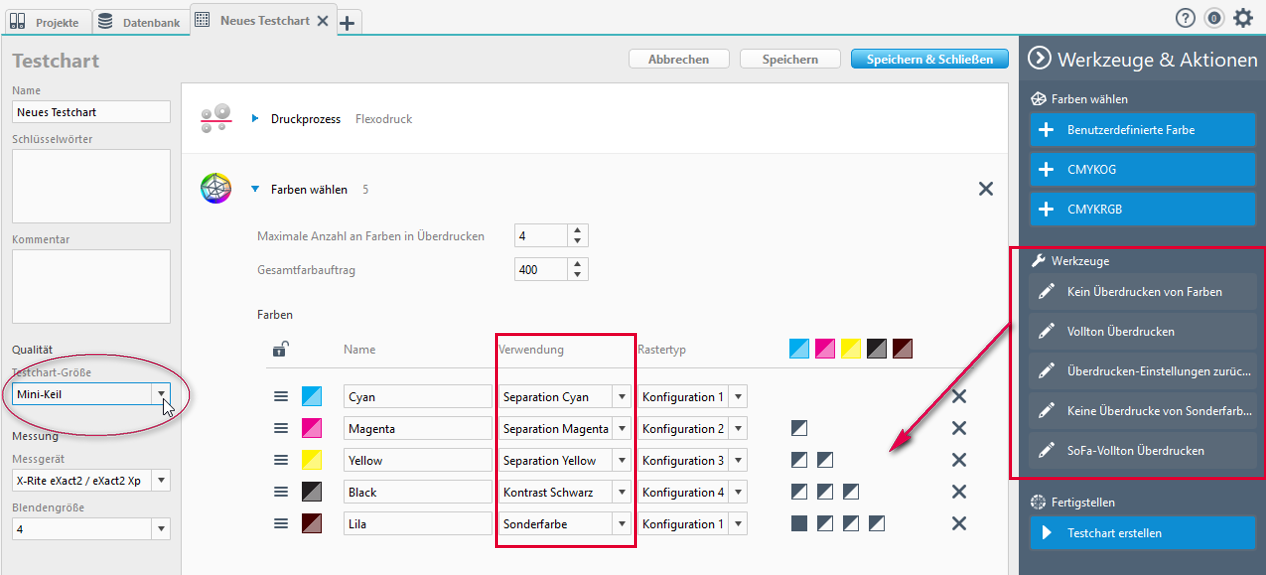

4. Der Testchart-Generator hilft Ihnen dabei, die beste Patch-Konfiguration zu finden, indem er automatisch die für Ihren Druckprozess, Ihre Druckfarben und die Größe Ihres Testcharts relevanten Patches auswählt. Die Anzahl der Patches kann durch die Definition der Verwendung jeder Druckfarbe und der Überdruckkonfiguration (die Einstellungen unter „Tools“) gesteuert werden.

Hinweis zur Verwendung:

Separationskanäle werden mit Patches am gründlichsten abgetastet, während Tinten, die als Kontrast- oder Sonderfarbe verwendet werden, nicht mit so vielen Patches fingerabgedruckt werden müssen. Wenn Sie ein Design mit einer Sonderfarbe haben, die Teil der Bildseparation ist, definieren Sie diese als Separation (Cyan, Magenta, Gelb oder andere). Wenn sie nicht Teil der Bildseparation ist, definieren Sie sie als Sonderfarbe. Wenn sie nur als Volltonfarbe verwendet wird, definieren Sie sie als „Vollton“.

Hinweis zu Überdrucken:

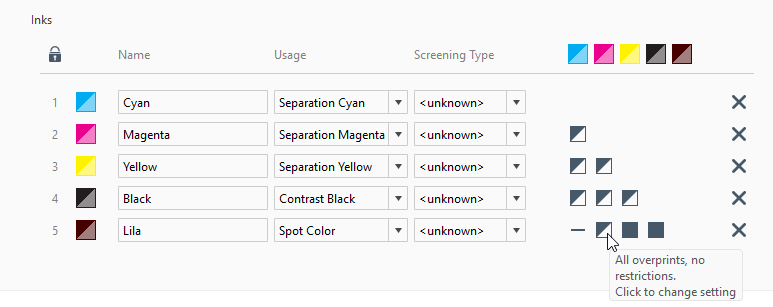

Um Überdruck-Patches zu definieren, verwenden Sie entweder die Werkzeuge (im Screenshot oben markiert) oder klicken Sie auf einzelne Patches in der Patch-Vorschau, um den Überdruckmodus zu ändern (siehe unten).

5. Klicken Sie Create Test Chart

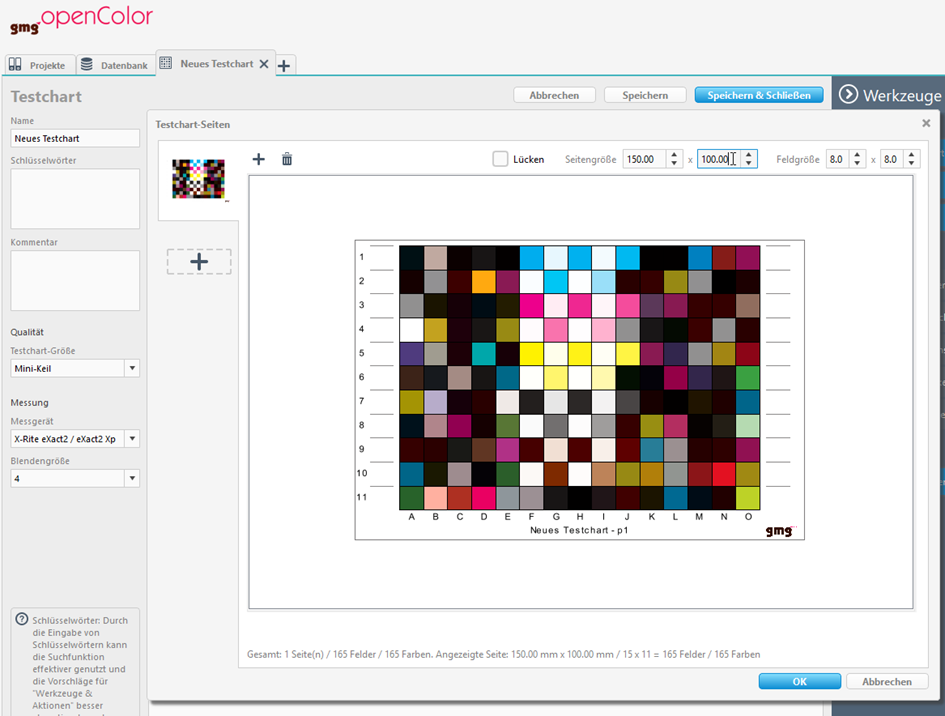

6. Bei der Auswahl des Messgeräts wird automatisch die ideale Patchgröße eingestellt, die jedoch in der Vorschau des Testcharts ebenso wie die Seitengröße geändert werden kann.

7. Klicken Sie OK

8. Sie können nun das Testchart Exportieren oder Messen
