Anstatt Transparenzen zu reduzieren, können Sie das gesamte PDF rastern. Dabei wird der gesamte Seiteninhalt in Rasterdaten umgewandelt, sodass Transparenzen, Überdrucken-Effekte und komplexe Konstruktionen korrekt wiedergegeben werden. Die gerasterten Daten können entweder als PDF oder als Bilddatei (TIFF/JPEG) gespeichert werden.
In diesem Beitrag werden die folgenden Themen behandelt:
- Wann sich die PDF-Rasterung eignet
- Allgemeine Rastereinstellungen
- Einstellungen für die Bildausgabe
- Einstellungen für Eingabefarbräume
- Einschränkungen der PDF-Rasterung
Hinweis: Die PDF-Rasterung erfordert die kostenpflichtige GMG RIP Server Option.
Wann sich die PDF-Rasterung eignet
- Stabile RIP/DFE-Eingabe: Zum Testen oder für die Übergabe vereinfachter, pixelbasierter Dateien an RIP-/DFE-Systeme, um Probleme mit komplexem Vektorinhalt zu vermeiden.
- Automatisierte Bild-Workflows: Wenn die Ausgabe als TIFF oder JPEG explizit für nachgelagerte Automatisierungen oder Systeme benötigt wird, die keine vektor- oder textbasierten PDFs verarbeiten können.
- Softproofs: Zur Erstellung visueller Proofs, die zuverlässig zeigen, wie Transparenzen, Überdrucken-Effekte und komplexe Elemente dargestellt werden.
- Maximale Sicherheit: Sorgt für konsistente Ergebnisse auch bei sehr komplexen Transparenzen oder Überblendungskonstruktionen.

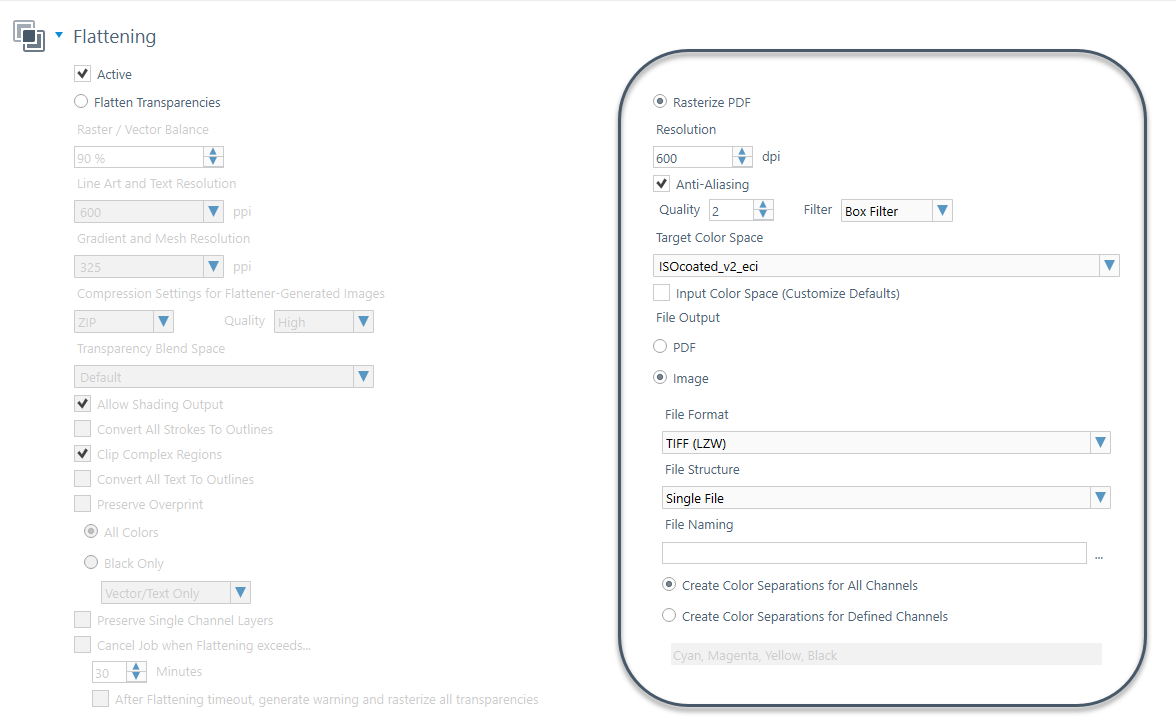

Allgemeine Rastereinstellungen
| Einstellung | Beschreibung |
|---|---|
| Auflösung | Definiert die Ausgabeauflösung der gerasterten Datei. Standardauflösung: 600 dpi. Als Richtwert sollte die Bildauflösung etwa doppelt so hoch sein wie die Druckauflösung (z. B. 175 LPI → 350 ppi). Verwenden Sie für Digitaldruckmaschinen die RIP-Auflösung als Referenz. |
| Anti-Aliasing | Glättet Treppeneffekte wie gezackte oder pixelige Kanten, die beim Rastern von Vektorgrafiken oder beim Herunterskalieren von Bildern auftreten können. Ohne Anti-Aliasing erscheinen Kanten unruhig oder pixelig. |
| Qualität | Definiert das Qualitätsniveau des Anti-Aliasings. Standardeinstellung: 2. GMG ColorServer verwendet Supersampling: Elemente werden intern mit höherer Auflösung gerastert und dann auf die endgültige Ausgabeauflösung heruntergerechnet. Die zusätzlichen Pixel erzeugen glattere Kanten. Höhere Qualitätsstufen erhöhen die Supersampling-Auflösung (z. B. 720 dpi Ausgabe bei Qualität 4 → 2880 dpi Supersampling). Verwenden Sie für schnellere Verarbeitung bei hoher Ausgabeauflösung niedrigere Qualitätsstufen. Maximalwert: 8. |
| Filter | Bestimmt den beim Herunterskalieren angewendeten Filter. Dieser definiert, wie die endgültigen Pixel aus dem Supersampling-Bild berechnet werden. |
| Box-Filter: Erhält scharfe Kanten und wird empfohlen, wenn Kantenpräzision oberste Priorität hat. | |
| Dreieck-Filter: Liefert glattere Ergebnisse als der Box-Filter, allerdings mit leicht reduzierter Kantenschärfe. | |
| Text-Filter: Speziell optimierter Filter für Text und feine Details während der Rasterung. | |
| Ziel-Farbraum | Definiert den Ausgabefarbraum, der während der Rasterung für die Farbkonvertierung verwendet wird. Standardeinstellung: ISOcoated_v2_eci. |
| Eingabe-Farbraum (Voreinstellungen anpassen) | Ermöglicht die Anpassung der Standardwerte für die Interpretation von RGB-, CMYK-, Grau- und Lab-Farben aus Eingabedateien. (Siehe auch: Einstellungen für Eingabefarbräume) |
| Dateiausgabe | Bestimmt das Ausgabeformat des gerasterten Dokuments. |
| PDF: Die gerasterte Datei wird als PDF gespeichert. | |
| Bild: Die gerasterte Datei wird als Bild gespeichert, entweder als TIFF oder JPEG. |
Einstellungen für die Bildausgabe
| Einstellung | Beschreibung |
|---|---|
| Dateiformat | Legt das Ausgabeformat der Bilddatei fest. |
| TIFF (LZW): Die gerasterte Datei wird als TIFF-Bild mit LZW-Kompression gespeichert. | |
| TIFF (unkomprimiert): Die gerasterte Datei wird als TIFF-Bild ohne Kompression gespeichert. Die Dateigröße kann deutlich größer sein als bei LZW. | |
| JPEG: Die gerasterte Datei wird als JPEG-Bild mit verlustbehafteter Kompression gespeichert. Dies kann die Qualität verringern und wird daher für Sonderfarben-Workflows nicht empfohlen. | |
| Dateistruktur | Definiert, wie gerasterte Seiten in Bilddateien geschrieben werden. |
| Einzeldatei: Jede Seite wird als eine Bilddatei gespeichert. | |
| Separate Dateien: Es wird pro Farbkanal einer Seite eine eigene Bilddatei erzeugt. | |
| Dateibenennung | Öffnet einen Dialog zur Anpassung der Dateinamen. Variablen und Einstellungen können genutzt werden, um Regeln für die automatische Dateibenennung im Workflow festzulegen. |
| Dateinamen-Variablen | Ziehen Sie Dateinamen-Variablen von der linken in die rechte Spalte. In der Vorschau sehen Sie, wie der endgültige Dateiname aussieht. Folgende Variablen sind verfügbar und mehrfach nutzbar: |
| Dateiname: Name der Eingabedatei ohne Endung. | |
| Seitenzahl: Nummer der Seite im PDF (z. B. 01). | |
| Kanal-Name (kurz): Abkürzung des Farbkanals (z. B. C für Cyan). Nützlich, wenn pro Kanal separate Dateien erzeugt werden. Unterstützt Cyan, Magenta, Yellow, Black, Orange, Green, Violet, Red und Blue. Für andere Kanäle wird der volle Name verwendet. | |
| Kanal-Name (lang): Vollständiger Name des Farbkanals (z. B. Cyan). Nützlich, wenn pro Kanal separate Dateien erzeugt werden. | |
Pfad: Fügt einen Backslash als Ordnertrennzeichen ein. Wird er zwischen Variablen platziert, wird ein entsprechender Unterordner erzeugt. Beispiel: {Dateiname}<Pfad>{Seitenzahl}.tiff → erzeugt einen Unterordner pro Seite. |
|
| Trennzeichen verwenden | Definieren Sie ein oder mehrere Zeichen, die zwischen Variablen eingefügt werden, z. B. einen Unterstrich. Beispiel: {Dateiname}_ {Seitenzahl}.tiff → meinedatei_01.tiff. |
| Leerzeichen entfernen | Entfernt Leerzeichen in Dateinamen und Kanalnamen. Beispiel: PANTONE Green C → PANTONEGreenC. |
| Dateinamen-Vorschau | Zeigt eine Vorschau des resultierenden Dateinamens basierend auf den gewählten Variablen und Einstellungen. |
| Farbauszüge für alle Kanäle erstellen (Standard) | Überträgt alle Farbauszüge aus der Eingabedatei in die Ausgabedatei(en). So wird sichergestellt, dass jeder im Original enthaltene Kanal erhalten bleibt. |
| Farbauszüge für definierte Kanäle erstellen | Legt fest, welche Kanäle in die Ausgabedatei(en) geschrieben werden. Beispiel: Wenn Ihr Gerät nur CMYK unterstützt, definieren Sie Cyan, Magenta, Yellow und Black. Alle anderen Separationen werden verworfen. |
Einstellungen für Eingabefarbräume
Die folgende Tabelle zeigt die verfügbaren Einstellungen für den Eingabe-Farbraum, die festlegen, wie RGB-, CMYK-, Grau- und Lab-Farben aus Eingabedateien interpretiert werden.
| Einstellung | Beschreibung |
|---|---|
| Enthaltenes ICC-Profil verwenden (Standard) | Verwendet angehängte ICC-Profile als Eingabe und konvertiert in den Zielfarbraum. Für unkalibrierte Gerätefarben hängt das Verhalten vom Farbraum ab: DeviceCMYK und DeviceGray bleiben unverändert (lineare Konvertierung); ist ein CMYK-Output-Intent angehängt, wird dieser für DeviceCMYK genutzt; DeviceRGB wird standardmäßig als AdobeRGB interpretiert. |
| Falls verfügbar, enthaltenes ICC-Profil verwenden; ansonsten folgendes Profil | Wenn ein ICC-Profil vorhanden ist, wird dieses genutzt. Fehlt es, wird das definierte Profil als Eingabefarbraum verwendet. |
| Folgendes ICC-Profil verwenden | Das definierte ICC-Profil wird als Eingabefarbraum für alle Geräte- und ICC-basierten Farben angewendet. Angehängte ICC-Profile werden ignoriert. |
| Enthaltenen Rendering-Intent verwenden (Standard) | Der im PDF eingebettete Rendering Intent wird für ICC-basierte Farbkonvertierungen genutzt. Ist keiner angegeben, wird Relativ Farbmetrisch verwendet. |
| Folgenden Rendering Intent verwenden | Der gewählte Rendering Intent wird für ICC-basierte Farbkonvertierungen angewendet. Optionen: Relativ, Perzeptiv, Absolut, Sättigung, Tiefen-Kompensation. |
Best Practices für Eingabefarbräume
Welche Einstellungen geeignet sind, hängt von den Eigenschaften Ihrer Dateien sowie den Verarbeitungsschritten vor und nach der Rasterung ab.
- Wenn die Rasterung eigenständig genutzt wird und keine endgültige Ausgabebedingung definiert ist, empfehlen wir einen gängigen Austauschfarbraum wie ISO Coated v2 oder eciCMYK als Zielfarbraum zu wählen.
- Für RGB: Verwenden Sie nach Möglichkeit angehängte ICC-Profile und Rendering Intents. Definieren Sie zusätzlich ein Ersatzprofil für unkalibrierte Objekte. Falls die meisten Ihrer Kunden mit AdobeRGB arbeiten, definieren Sie dieses als Ersatzprofil. Andernfalls ist sRGB eine sichere Wahl, da es Standard in vielen Designprogrammen ist.
- Für CMYK: Berücksichtigen Sie die vorgesehene Ausgabebedingung der eingehenden Dateien. Enthalten diese ausschließlich DeviceCMYK und entspricht die Ausgabe bereits dem Ziel, ist keine Konvertierung erforderlich. Tritt ICC-basiertes CMYK nur in Bildern auf, kann eine Standard-ICC-Konvertierung akzeptabel sein. Sind jedoch Vektorobjekte mit ICC-basiertem CMYK enthalten, können Probleme entstehen. In diesem Fall empfehlen wir eine Normalisierung der Dateien sowie ICC-Ersatzregeln mit DeviceLink-Profilen.
- Wenn auf die Rasterung eine weitere Farbkonvertierung folgt, sollte der Zielfarbraum für die Rasterung mit dem Eingabefarbraum des Konvertierungsprofils im Farbtemplate übereinstimmen.
Einschränkungen der PDF-Rasterung
- Dateigröße: Gerasterte Dateien können je nach Auflösung und Kompression sehr groß werden.
- Verlust der Editierbarkeit: Alle Vektoren und Texte werden in Pixel umgewandelt und sind nicht mehr bearbeitbar.
- Auflösungsabhängigkeit: Die Ausgabequalität hängt von der gewählten Auflösung ab. Zu niedrig → unscharfe Kanten; zu hoch → große Dateien und längere Verarbeitung.
- Farbseparationen: Sonderfarben werden in Pixelkanäle gerastert, was die Flexibilität in Sonderfarben-Workflows einschränken kann.
- JPEG-Ausgabe: Verlustbehaftete Kompression kann die Qualität verringern; nicht empfohlen für Sonderfarbaufträge.
