Kompensationskurven (CTV Export Mode)

Kompensationskurven können als Korrekturkurven für die Herstellung von Druckformen (Druckplatte, Zylinder, Sieb usw.) verwendet werden. Sie dienen als Zielkurven für die auf der Druckform zu erzielenden Tonwerte.

In GMG Measure können Sie Kompensationskurven gemäß CTV (wie in ISO 20645:2017 definiert) berechnen und diese im CTV-Exportmodus als CSV-Datei oder MXN-Profil speichern. Obwohl die ISO-Norm das Verfahren für Sonderfarben beschreibt, lässt es sich grundsätzlich auf alle Druckfarben, einschließlich CMYK, anwenden und liefert entsprechend harmonische Abstufungskurven.

Pro Druckfarbe wird eine separate Korrekturkurve erzeugt. Die Werte der Korrekturkurve können entweder als CSV-Datei (eine Datei pro Druckfarbe) oder als MXN-Profil (alle Druckfarben in einem Profil) exportiert werden.

Die Anzahl der Stützpunkte für die CSV-Ausgabe der Korrekturkurve lässt sich vor dem Export einstellen:

Diese Einstellung ist für MXN-Profile nicht relevant, da im Profil immer eine Kurve mit maximaler Auflösung und Präzision verwendet wird.

Datenqualität

Bevor Sie eine Korrekturkurve nach CTV berechnen und exportieren, vergewissern Sie sich, dass die Messdaten eine monoton steigende Kurve bilden. Sind die Messwerte nicht gleichabständig steigend, kann die berechnete Korrekturkurve fehlerhaft sein.

Um dies zu überprüfen, stellen Sie zunächst den Wert- und Kurvenberechnungsmodus auf CTV um. Überprüfen Sie anschließend die angezeigte Kurve und stellen Sie sicher, dass sie kontinuierlich und ohne Einbrüche ansteigt. Enthält die Kurve nicht-monotone Abschnitte, identifizieren und beheben Sie die zugrunde liegenden Messprobleme (beispielsweise durch Entfernen vereinzelter Ausreißer oder Wiederholung der betroffenen Messungen), bevor Sie die Korrekturkurve berechnen und exportieren.

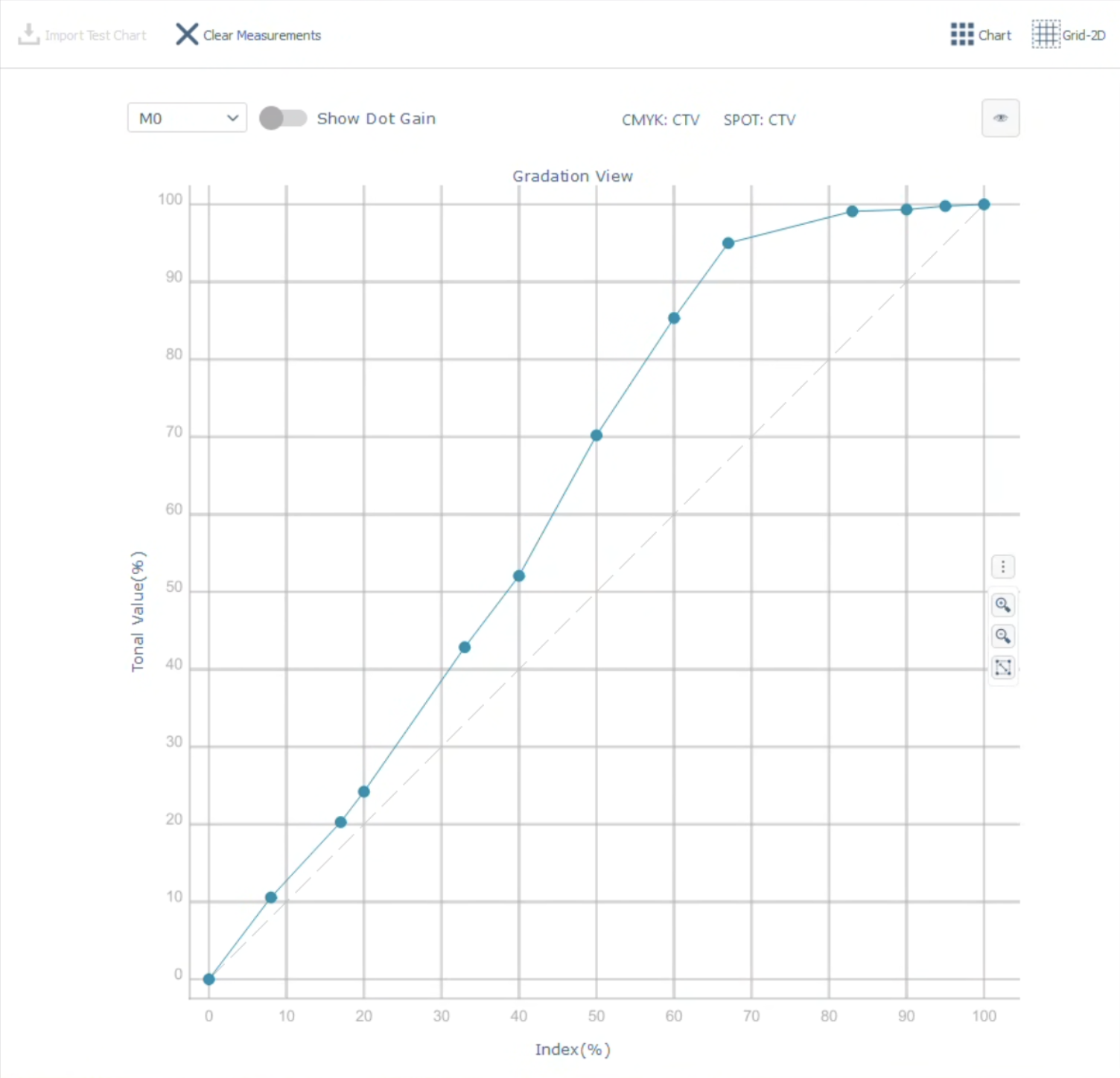

Beispiel für nicht monotone Werte → führt zu fehlerhafter Kompensationskurve:

Eine solche Kompensationskurve erfordert eine Glättung oder manuelle Anpassungen, die zu folgendem Ergebnis führen sollten:

Korrektur im „Chart“-Modus

1. Wechseln Sie in die Chart-Ansicht.

2. Führen Sie eine Glättung (Smoothing) mit mindestens Stufe 1 durch, indem Sie den Smooth-Button drücken.

3. Prüfen Sie anschließend, ob die extremen Werte korrigiert wurden.

4. Wiederholen Sie den Smooth-Vorgang mit erhöhter Stärke, falls nötig.

Korrektur im „Colors“-Modus

• Entfernen Sie in der „Colors“-Liste jene Messungen, die die Kurve stark verzerren
  oder
• Messen Sie die betreffenden Tonwerte erneut, wenn Sie denken, dass ein Messfehler vorliegt

Alternativ können Sie die Farben als CGATS-Datei exportieren, um die „Smooth“-Funktion im Chart-Modus zu nutzen:

1. Exportieren Sie die Farben als CGATS.

2. Laden Sie die CGATS-Datei im „Chart“-Modus.
3. Wenden Sie dort die „Smooth“-Funktion an.
4. Exportieren Sie anschließend direkt aus dem „Chart“-Modus die CTV-Kompensationskurve, ohne in den „Colors“-Modus zurückwechseln zu müssen.
