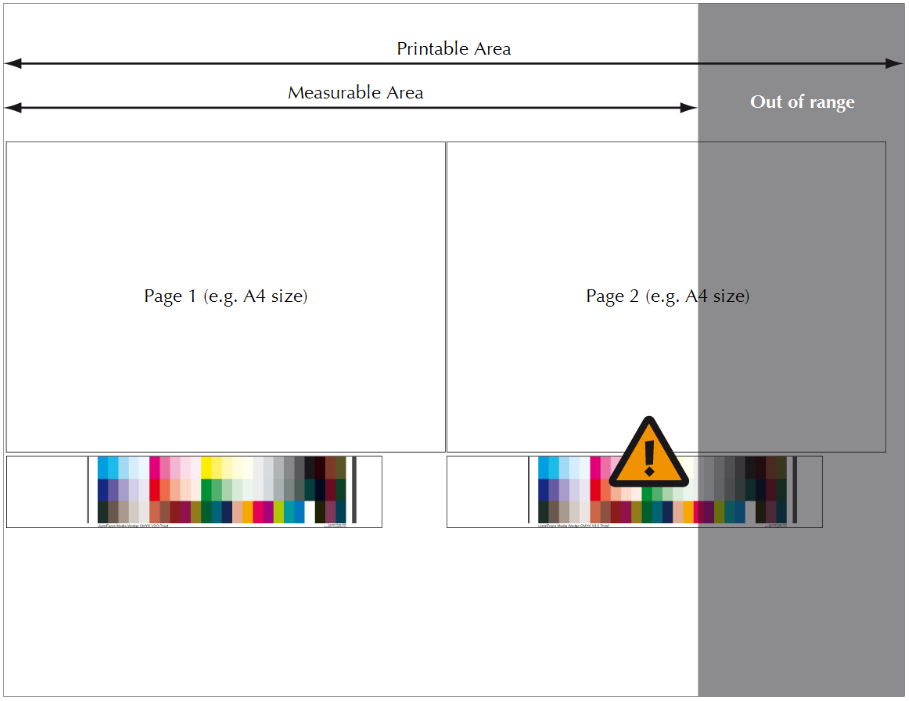

Der Messbereich von einigen integrierten Messgeräten ist kleiner als der Druckbereich des Druckers. Wird ein Kontrollkeil außerhalb des Messbereichs gedruckt, ist das Messgerät technisch nicht in der Lage, den Keil zu messen, wie in der folgenden Illustration des Messbereichs eines integrierten Epson Messgerätes dargestellt.
Illustration der technischen Limitierung.
Anhand der Illustration können Sie sehen, dass dieses Problem tendenziell eher dann auftritt, wenn mehrere Bilder im Querformat nebeneinander platziert werden. In dem gezeigten Job wurden zwei Seiten nebeneinander platziert. Der graue Bereich ist für das integrierte Messgerät nicht mehr messbar. Die zweite Seite (und damit auch der Bild-Kontrollkeil, der direkt unter das Bild gedruckt wird) überschreitet den Messbereich und kann nicht gemessen werden.
Eine Möglichkeit dieses Problem zu lösen, ist den gedruckten Job aus der Historie zu öffnen, die Bilder neu zu platzieren und den Job dann erneut zu drucken. In der folgenden Tabelle finden Sie Informationen, die Ihnen dabei helfen werden, die Bilder so zu platzieren, dass alle Kontrollkeile im messbaren Bereich bleiben.
Überblick über die Messbereiche:
Epson Drucker:
| Drucker | Papierbreite (mm) | Messbarer Bereich (mm) | Nicht messbarer Bereich (mm) | Nicht messbarer Bereich (Zoll) |
| Epson Stylus Pro 4900 | 432 | 395 | 37 | 1,46 |
| Epson Stylus Pro 7900 / WT7900 Epson SC-P 6000/7000 | 610 | 470 | 140 | 5,51 |
| Epson Stylus Pro 9900 Epson SC-P 8000/9000 | 1118 | 991,45 | 126,55 | 4,98 |
| Epson Stylus Pro 7890 | 610 | 470 | 140 | 5,51 |
| Epson Stylus Pro 9890 | 1118 | 991,45 | 126,55 | 4,98 |
Canon iPF Drucker:
Der Messbereich des Canon iPF 6450 ist zum linken, rechten und oberen Rand hin eingeschränkt, sodass Kontrollkeile immer unterhalb eines Bildes platziert werden sollten.
| Drucker | Papierbreite (mm) | Linker Rand | Rechter Rand | Oberer Rand |
| Canon imagePROGRAF 6450 | <550 | 30 | 30 | 110/170 |
| Canon imagePROGRAF 6450 | >=500 | 30 | 87 | 110/170 |
Weitere Strategien, um sicher zu stellen, dass ein gedruckter Kontrollkeil gemessen werden kann:
Verwenden Sie Job-Kontrollkeile anstelle von Bild-Kontrollkeilen. Job-Kontrollkeile werden immer innerhalb des Messbereichs gedruckt.
Bitte beachten Sie, dass Job-Kontrollkeile nicht für GMG OpenColor-Jobs genutzt werden können.
- Workflow-Jobs: Verwenden Sie eine Nesting-Vorlage und aktivieren Sie die Option Kontrollkeile innerhalb des Messbereichs anordnen.
- Bei Epson Stylus Pro 7900 Druckern: Verwenden Sie eine 17"-Rolle. Der Messbereich ist über die Rollenbreite komplett abgedeckt.
