Messen von Testcharts – GMG Support

Testchart-Layout importieren
Importieren Sie das Testchart-Layout aus der zugehörigen CGATS- oder ZIP-Datei.
Jede Testchart-Seite benötigt eine separate CGATS-Datei, um deren Layout zu beschreiben. Wenn Ihr Testchart aus mehreren Seiten besteht, wird eine ZIP-Datei als Container für diese Dateien verwendet.

Hinweise zum Erstellen und Exportieren eines Testchart-Layouts aus OpenColor finden Sie hier.
Messgerät auswählen
Wählen Sie das gewünschte Messgerät aus.
Messgeräteeinstellungen vornehmen

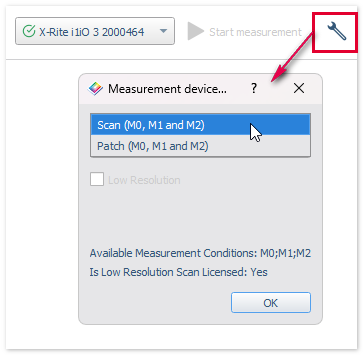

Konfigurieren Sie die Einstellungen für das Messgerät (z. B. Patch- oder Scanmode).
Testchart platzieren
Positionieren Sie das Testchart – je nach Messgerät – auf der Halterung für die Robotik.
Messung starten
Starten Sie die Messung über die entsprechende Schaltfläche.
Gerätekalibrierung vorbereiten

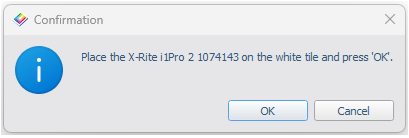

Bei Messgeräten ohne integrierte Weißkachel platzieren Sie das Messgerät auf der Weißkachel und bestätigen anschließend den Hinweisdialog.
Kalibrierung durchführen
Die Kalibrierung wird nun ausgeführt; eine entsprechende Meldung erscheint unten rechts.
Messung mit Robotik bzw. Handmessgerät
Folgen Sie den Anweisungen für Ihr robotikgestütztes Messgerät; danach startet die Messung automatisch.
Bei einem Handmessgerät können Sie mit der Messung beginnen, sobald die Benachrigung unten rechts angezeigt wird.

Bei Handmessgeräten können Sie nun über die Einstellungen jederzeit zwischen Streifen- und Patchmessung wechseln, ohne das Gerät erneut kalibrieren zu müssen.
