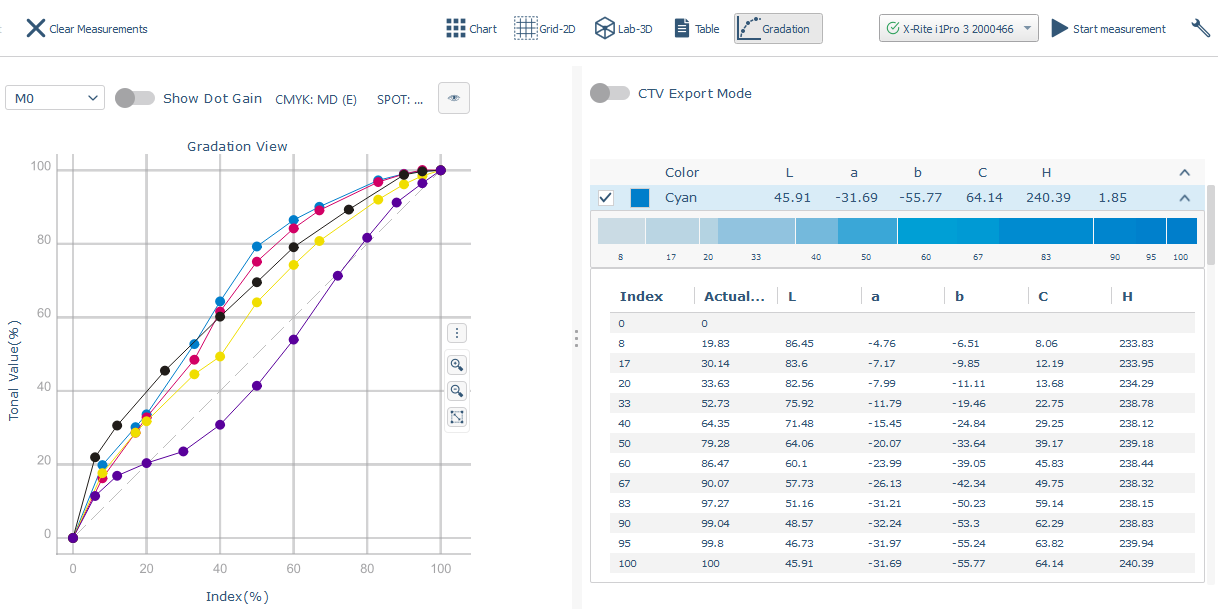

Die Gradation zeigt die Tonwerte der einzelnen Druckfarben zwischen Papierweiß (0 %) und Volldruck (100 %) an – sowohl als numerische Werte als auch als Kurve, wahlweise als Gradationskurve oder als Tonwertzunahmekurve.
Es besteht die Möglichkeit, eine Kompensationskurve nach CTV zu berechnen und im CTV Export Mode als CSV-Datei oder MXN-Profil zu speichern.

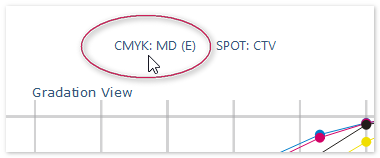

Die Tonwerte können wahlweise auf Basis der Dichte (Murray-Davis-Verfahren) oder auf Basis der Farbmetrik (CTV – ISO 20654:2017) angezeigt werden. Die Anzeigemethode lässt sich für CMYK und Sonderfarben getrennt einstellen. Die aktuell gewählte Methode wird oberhalb der Grafik durch eine entsprechende Abkürzung angezeigt.

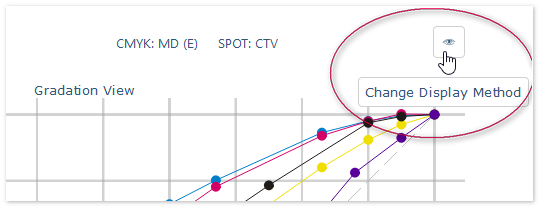

Der Button mit dem Augensymbol öffnet die Berechnungseinstellungen für die Anzeige.

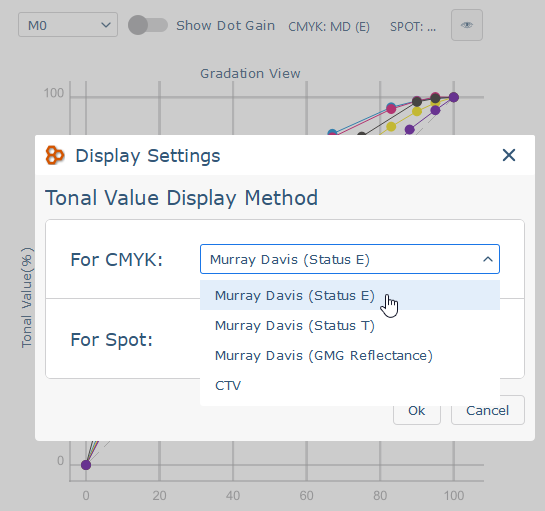

Einstellmöglichkeiten für CMYK
Die Standardeinstellung Murray Davis (Status E) ist blau hinterlegt.

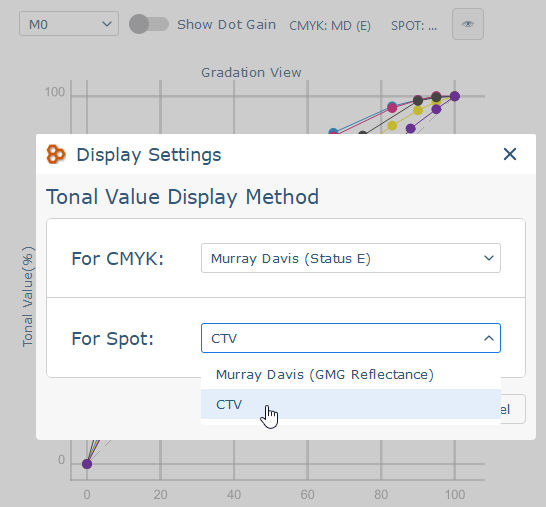

Einstellmöglichkeiten für Sonderfarben
Die Standardeinstellung CTV ist blau hinterlegt.
CTV-Informationen
CTV nach ISO 20654:2017.

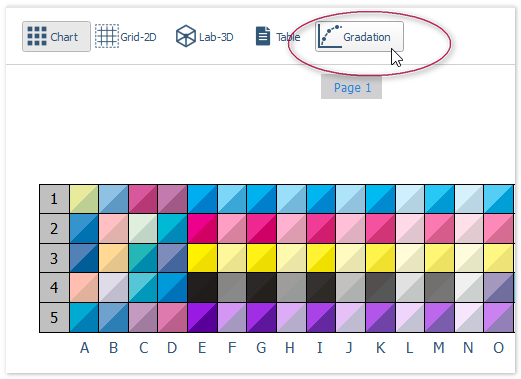

Die Gradationsansicht ist sowohl verfügbar im Chart-Modus als im Color-Modus.

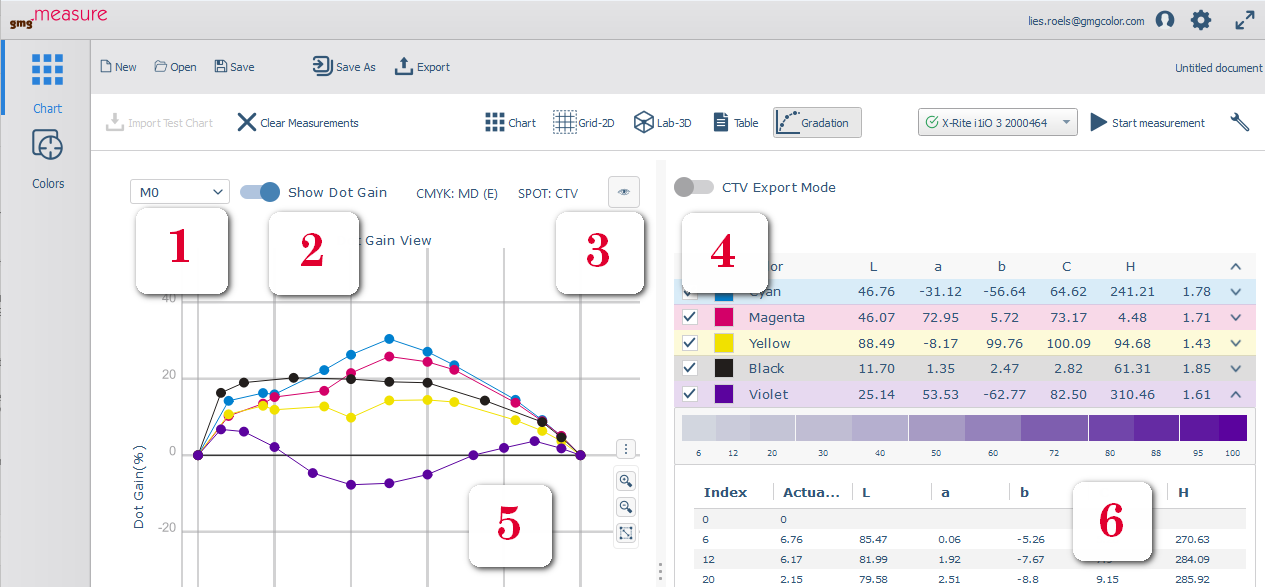

Gradationsansicht – UI-Elemente
- Auswahlmenü der verfügbaren Messkonditionen
- Umschalter der Kurvenansicht (Gradation / Dot Gain)
- Schalter für Anzeigemodus (CMYK/Sonderfarben)
- Schalter für den CTV Export Mode
- Anzeige der Gradationskurven (Grafik)
- Anzeige der Messwerte (Wertetabelle)
