CTV Export Mode

Die Tonwerte (gemessene Ist-Werte) werden nach CTV (Spot Colour Tone Value) gemäß ISO 20645:2017 (Measurement and calculation of Spot Colour Tone Value "SCTV") berechnet. Auf dieser Basis wird eine Korrekturkurve erzeugt, die nach ihrer Anwendung eine harmonische Gradation liefert, ausgerichtet an der menschlichen Wahrnehmung.

Hinweis: Die ISO-Norm beschreibt das Verfahren für Sonderfarben. Es lässt sich jedoch grundsätzlich auf alle Druckfarben, einschließlich CMYK, anwenden und führt dabei zu entsprechend harmonischen Gradationsverläufen.

Die berechnete Kompensationskurve kann direkt als Korrekturkurve für die Druckformherstellung (Druckplatte, -zylinder, Sieb o. Ä.) eingesetzt werden. Sie dient als Zielkurve für die auf der Druckform zu erzielenden Tonwerte.

Pro Druckfarbe wird eine separate Korrekturkurve erzeugt. Die Werte der Korrekturkurve können entweder als CSV-Datei (eine Datei pro Druckfarbe) oder als MXN-Profil (alle Druckfarben in einem Profil) exportiert werden.

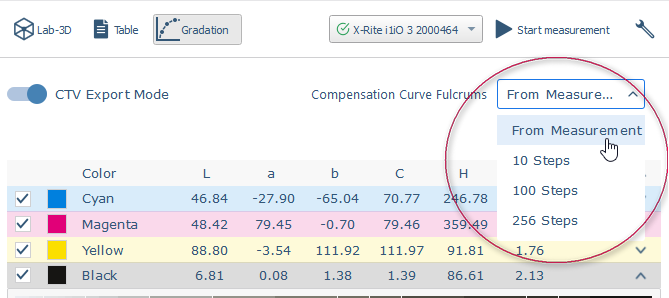

Die Anzahl der Stützpunkte für die CSV-Ausgabe der Korrekturkurve lässt sich vor dem Export einstellen.

Diese Einstellung ist für MXN-Profile nicht relevant, da im Profil immer eine Kurve mit maximaler Auflösung und Präzision verwendet wird.

Wichtiger Hinweis zur Datenqualität

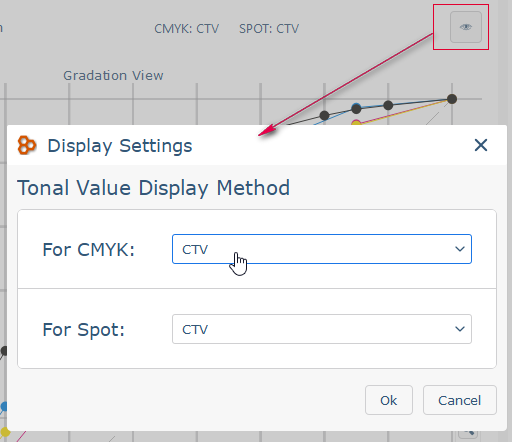

Wenn Sie eine Korrekturkurve nach CTV berechnen und exportieren möchten, sollten Sie die Messdaten vorher auf eine monoton ansteigende Kurve überprüfen. Andernfalls kann die Berechnung der Kompensationskurve fehlerhaft sein. Stellen Sie dazu zuerst die Berechnung der Werte und Kurve auf CTV um.

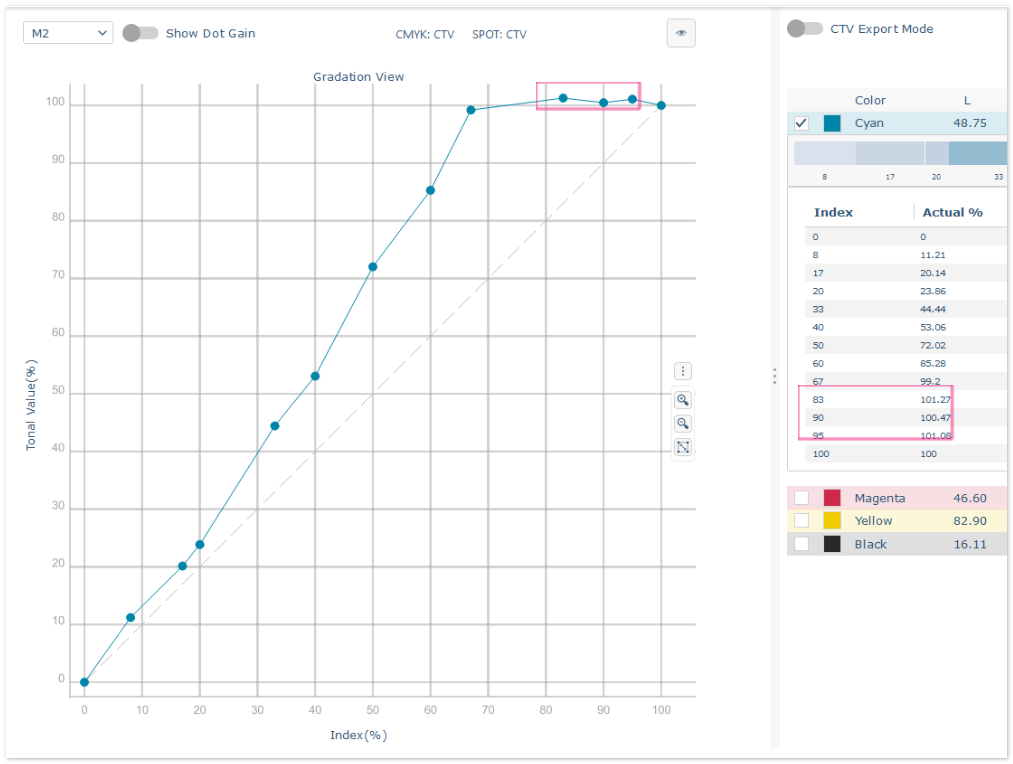

Beispiel für nicht monotone Werte → führt zu fehlerhafter Kompensationskurve:

Korrigieren Sie extreme Tonwerte wie folgt.

Korrektur im „Chart“-Modus

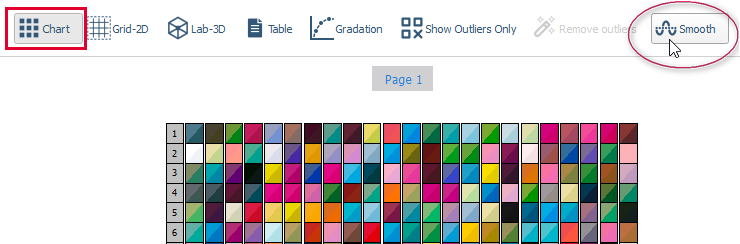

1. Wechseln Sie in die Chart-Ansicht.

2. Führen Sie eine Glättung (Smoothing) mit mindestens Stufe 1 durch, indem Sie den Smooth-Button drücken.

3. Prüfen Sie anschließend, ob die extremen Werte korrigiert wurden.

4. Wiederholen Sie den Smooth-Vorgang mit erhöhter Stärke, falls nötig.

Korrektur im „Colors“-Modus

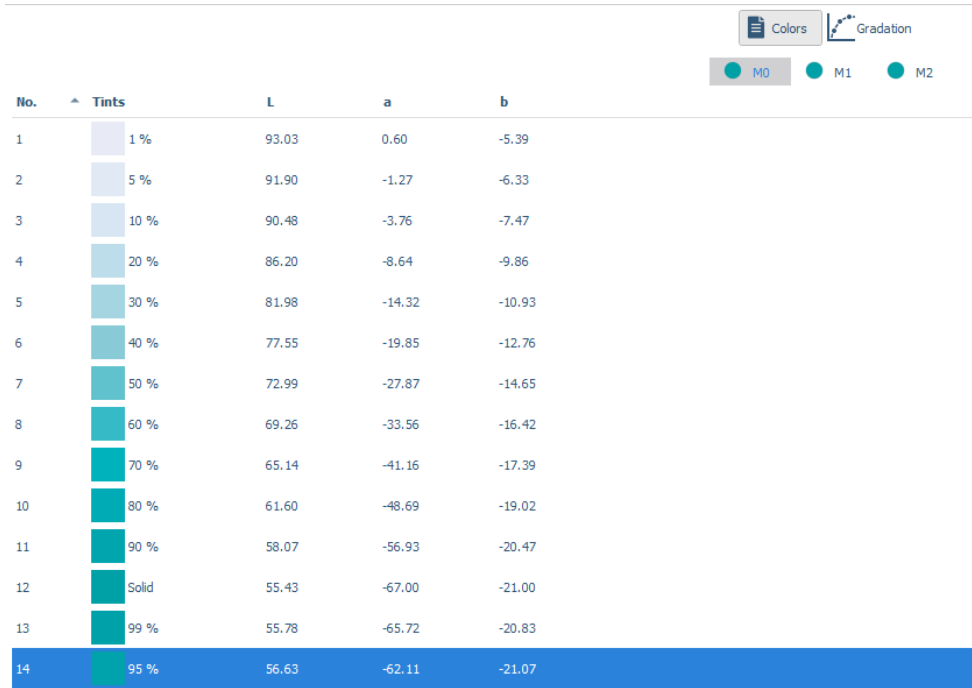

• Entfernen Sie in der „Colors“-Liste jene Messungen, die die Kurve stark verzerren
  oder
• erfassen Sie die betreffenden Tonwerte erneut, falls ein Messfehler vorliegen könnte.

Alternativ können Sie die Sonderfarbe als CGATS-Datei exportieren, um die „Smooth“-Funktion im Chart-Modus zu nutzen:

1. Exportieren Sie die Sonderfarbe als CGATS.

2. Laden Sie die CGATS-Datei im „Chart“-Modus.
3. Wenden Sie dort die „Smooth“-Funktion an.
4. Exportieren Sie anschließend direkt aus dem „Chart“-Modus die CTV-Kompensationskurve, ohne in den „Colors“-Modus zurückwechseln zu müssen.
